Class Diagram Adalah ? + Contoh Kasus Class Diagram

Class diagram adalah diagam yang digunakan untuk menampilkan beberapa kelas serta paket-paket yang ada dalam sistem/perangkat lunak yang sedang kita gunakan.
Class diagram memberi kita gambaran (diagram statis) tentang sistem/perangkat lunak dan relas-relasi yang ada didalamnya.

Definisi Class DiagramClass adalah kumpulan objek-objek dengan dan yang mempunyai struktur umum, behavior umum, relasi umum, dan semantic/kata yang umum. Class-class ditentukan/ditemukan dengan cara memeriksa objek-objek dalam sequence diagram dan collaboration diagram. Sebuah class digambarkan seperti sebuah bujur sangkar dengan tiga bagian ruangan. Class sebaiknya diberi nama menggunakan kata benda sesuai dengan domain/bagian/kelompoknya (Whitten L. Jeffery et al, 2004).

Class Diagram adalah diagram yang menunjukan class-class yang ada dari sebuah sistem dan hubungannya secara logika. Class diagram menggambarkan struktur statis dari sebuah sistem. Karena itu class diagram merupakan tulang punggung atau kekuatan dasar dari hampir setiap metode berorientasi objek termasuk UML (Henderi, 2008). Sementara menurut (Whitten L. Jeffery et al 2004:432) class diagram adalah gambar grafis mengenai struktur objek statis dari suatu sistem, menunjukan class-class objek yang menyusun sebuah sistem dan juga hubungan antara class objek tersebut.

Elemen-eleman class diagram dalam pemodelan UML terdiri dari: Class-class, struktur class, sifat class (class behavior), perkumpulan/gabungan (association), pengumpulan/kesatuan (agregation), ketergantungan (dependency), relasi-relasi turunannya, keberagaman dan indikator navigasi, dan role name (peranan/tugas nama).
Simbol-simbol class diagram
1. Class: Class adalah blok - blok pembangun pada pemrograman berorientasi obyek.Sebuah class digambarkan sebagai sebuah kotak yang terbagi atas 3 bagian. Bagian atas adalah bagian nama dari class. Bagian tengah mendefinisikan property/atribut class. Bagian akhir mendefinisikan methodmethod dari sebuah clas.


2. Association : Sebuah asosiasi merupakan sebuah relationship paling umum antara 2 class dan dilambangkan oleh sebuah garis yang menghubungkan antara 2 class. Garis ini bisa melambangkan tipe-tipe relationship dan juga dapat menampilkan hukum-hukum multiplisitas pada sebuah relationship.(Contoh: One-to-one, one-to-many,many-to-many).


3. Composition: Jika sebuah class tidak bisa berdiri sendiri dan harus merupakan bagian dari class yang lain, maka class tersebut memiliki relasi Composition terhadap class tempat dia bergantung tersebut. Sebuah relationship composition digambarkan sebagai garis dengan ujung berbentuk jajaran genjang berisi/solid.


4. Dependency : Kadangkala sebuah class menggunakan class yang lain. Hal ini disebut dependency. Umumnya penggunaan dependency digunakan untuk menunjukkan operasi pada suatu class yang menggunakan class yang lain. Sebuah dependency dilambangkan sebagai sebuah panah bertitik-titik.


5. Aggregation : Aggregation mengindikasikan keseluruhan bagian relationship dan biasanya disebut sebagai relasi.

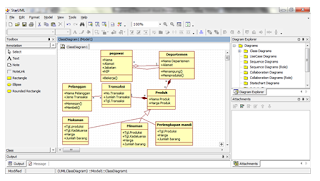

Keterangan:
• Class / table departemen memiliki ber-Agregasi dengan class / table pegawai,alasannya karena departemen dapat berdiri sendiri tanpa ada pegawai tetapi kinerjanya tidak sempurna. Banyak pegawai dapat bekerja pada satu departemen jadi many to 1.
• Class/table transaksi tidak dapat berdiri sendiri tanpa adanya class/table produk. Begitu juga dengan table produk tidak bisa berdiri sendiri tanpa adanya departemen.
• Banyak pelanggan dapat melakukan banyak tansaksi
• 1 transaksi dapat mencakup banyak produk.


 Penamaan kelas
Masing-masing kelas harus mempunyai nama yang unik. Sebagian besar organisasi mempunyai konvensi penamaan sendiri untuk menamakan kelas-kelas yang dibuatnya. Umumnya kelas-kelas dinamakan menggunakan kata benda tunggal.
Nama kelas tidak menggunkan spasi. Ini dilakukan karena alasan praktis, dimana beberapa bahasa pemrograman tidak membolehkan adanya spasi. Hal lainnya yang perlu diperhatikan adalah bahwa nama kelas hendaknya pendek, cukup untuk menjelaskan apa yang akan kelas lakukan.
Jadi penamaan kelas sangat tergantung pada organisasi kita. Jika kita mempunyai kelas yang digunakan dalam organisasi yang bersangkutan, tetapi yang jelas bahwa hal tersebut harus konsisten digunakan untuk keseluruhan kelas-kelas yang dibuatnya.
-          Visibilitas kelas
Pilihan visibilitas menentukan dapat tidaknya sebuah kelas dilihat dari luar paket. Ada 3 pilihan visibilitas untuk sebuah kelas yaitu :
1.      Public
2.      Menyatakan bahwa sebuah kelas dapat dilihat dari kelas-kelas lainnya dalam system.
3.      Protected atau private
4.      Menyatakan bahwa sebuah kelas dapat dilihat dari kelas-kelas majemuk(nested), friends, atau dari kelas itu sendiri.
5.      Package atau implementation.
6.      Menyatakan bahwa sebuah kelas dapat dilihat hanya oleh kelas yang lain dalam paket yang sama.
-          Multiplicity kelas
Multiplicity memberikan gambaran ebuah instant yang akan ditampung dalam kelas. Misalnya, dalam kelas pegawai, kita mungkin mempunyai beberapa instant, satu untuk Ani, satu untuk Ina, satu untuk Nana dan seterusnya. Sehingga Multiplicity untuk kelas pegawai diset n. Pada kelas control, Multiplicity diset 1, karena pada saat aplikasi berjalan hanya satu kelas.
Beberapa jenis Multiplicity kelas.
Table Multiplicity untuk kelas :
Multiplicity
Arti
n (default)
Banyak
0..0
Nol
0..1
Nol atau Satu
0..n
Nol atau Banyak
1..1
Tepat satu
1. .n
Satu atau banyak


Table Notasi Multiplicity menggunakan kustomisasi
Format
Arti
Tepat
..
Antara
..
Atau nol
,

..
Tepat atau antara dan
.. ,
..
Antara dan atau antara dan

-          Paket
Paket digunakan unruk mengelompokkan kelas-kelas yang mempunyai kesamaan. Dalam UML, digambarkan sebagai berikut :
Ada beberapa cara mengelompokkan kelas-kelas dalam paket, tetapi bagaimanapun juga,  kelas-kelas dapat dikelompokkan dalam paket yang sama tergantung dari keinginan kita sendiri. Salah satu pendekatan yang dapat digunakan adalah berdasarkan Stereotype-nya. Dengan pendekatan ini, dapat dibuat satu paket untuk kelas-kelas entitas, dan satu kelas untuk  kelas-kelas control.
Pendekatan lainnya yang dapat digunakan adalah dengan fungsionalitasnya. Misalnya, kita punya paket security untuk kelas-kelas yang digunakan menangani keamanan system.
Akhirnya, dapat digunakan kombinasi dua pendekatan diatas. Paket dapat dibuat bersarang, dimana satu paket mengandung paket lainnya. Pada level tertinggi, dapat dikelompokkan berdasarkan fungsionalitasnya, kemudian diikuti dengan sub fungsionalitasnya lainnya atau dengan stereotype-nya.

Daftar Pustaka :
Modul praktikum ADBO Lab.Sistem Informasi UPN “Veteran” Jatim




Sumber :
http://mrofiuddin.blogspot.com/2011/11/pengertian-class-diagram.html

http://fikancut.blogspot.com/2011/11/pendahuluan-sejarah-uml-unified.html
